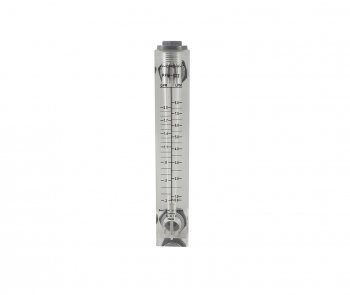

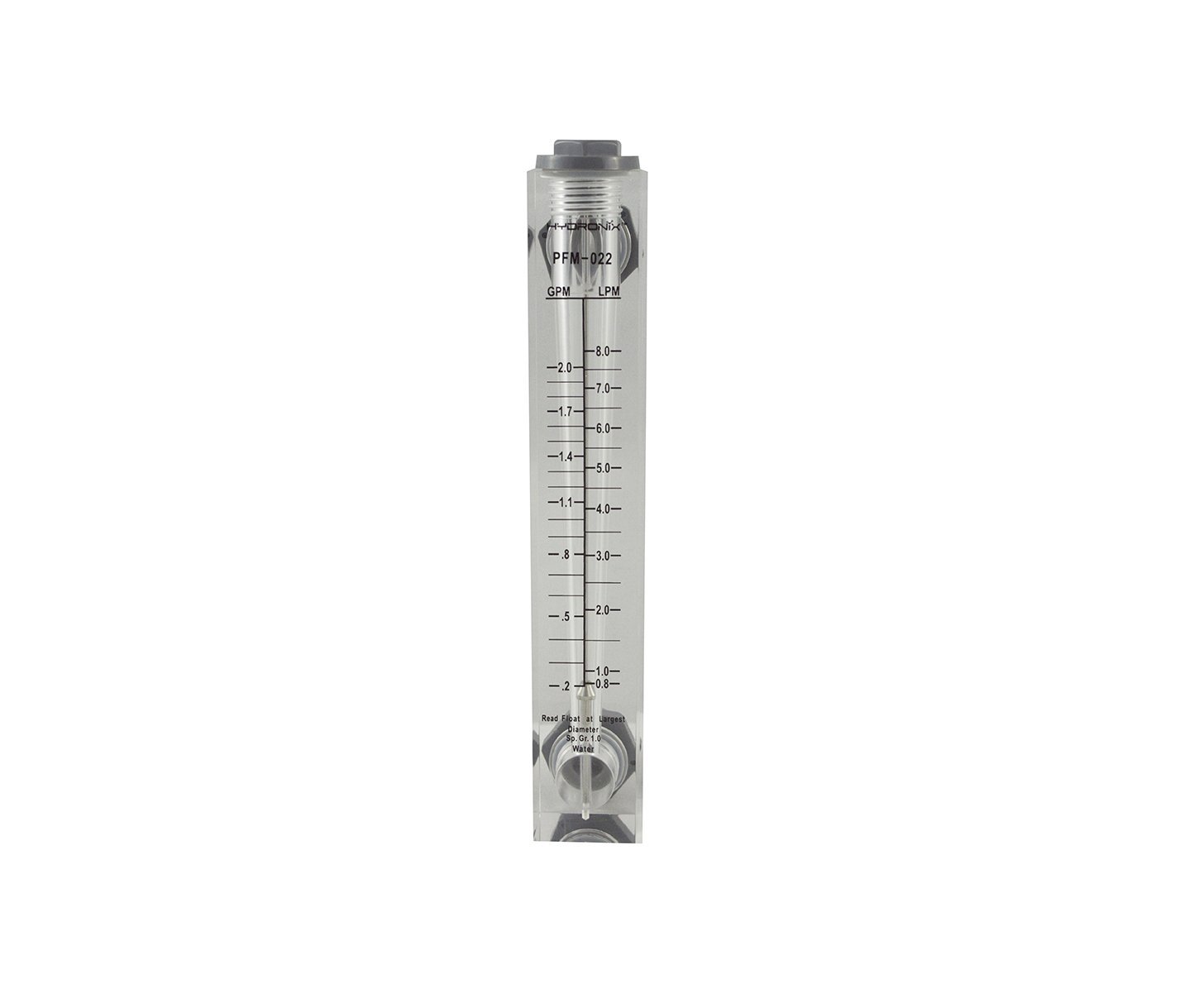

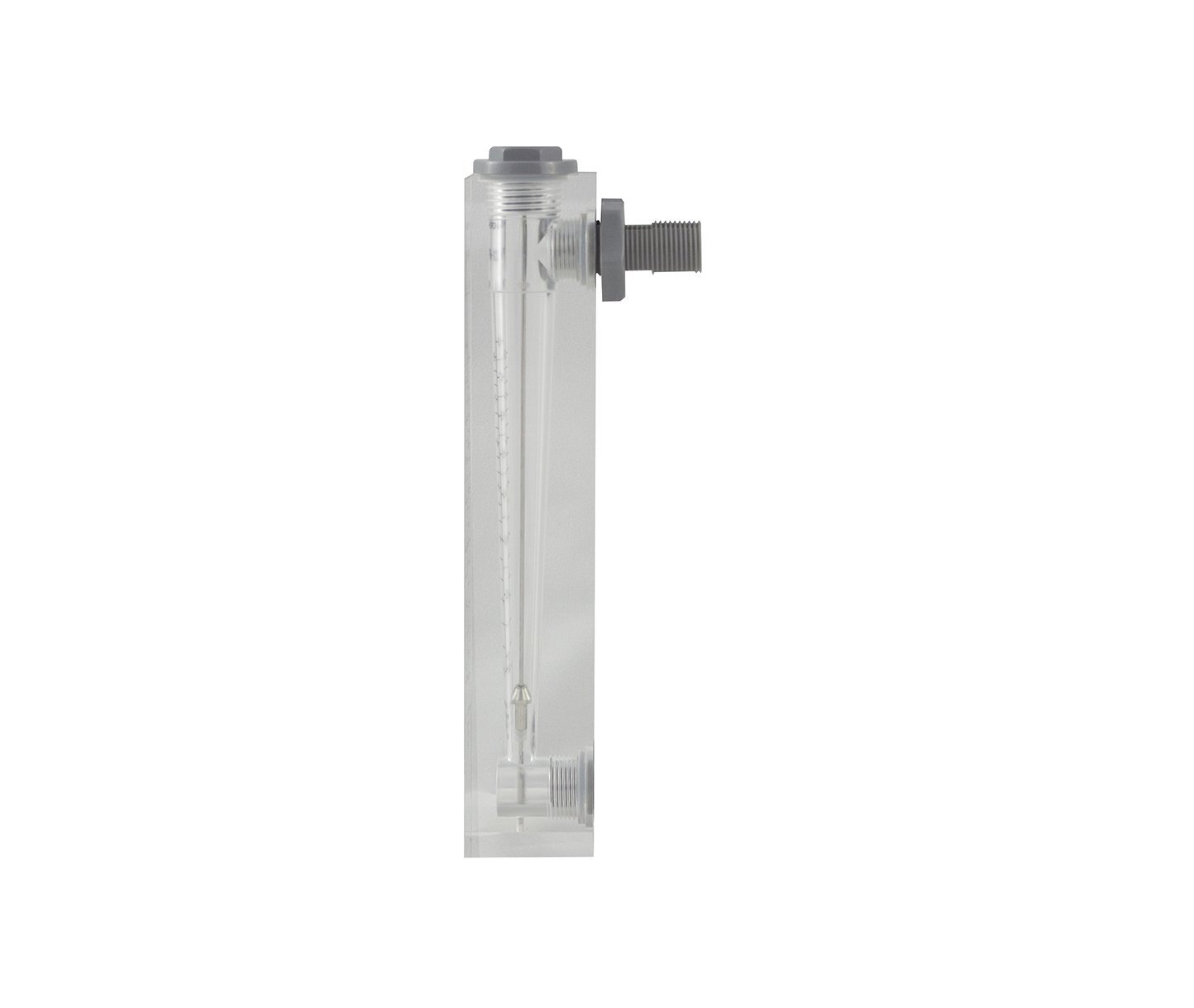

Rotâmetro em Linha - Série ROT
Rotâmetros testados e calibrados para trabalhar somente com água.
ESPECIFICAÇÕES
- Corpo: acrílico
- "O" ring: EPDM
- Conexões: Polipropileno
- Temperatura máxima: 49°C
- Guia: aço inox 304
- Flutuador: aço inox 304
- Pressão máxima: 8 Kgf/cm²
- Precisão: +/- 5%
A: altura. B: profundidade da face do visor até a face da conexão. C: largura.
Denominação | Escala | Conexão MNPT |
Dimensões (mm) | Quantidade p/ caixa |
Dimensões da caixa (mm) |
Peso (Kg) |
|||
GPM | LPM | A |
B |
C | |||||
ROT0202LI | 0,2-2 | 0,8-8 | 1/2" FNPT | 21 | 18 |
3,2 |
48 | 38,1 x 38,1 x 22,9 | 10,43 |
ROT0505LI |
0,5-5 | 2-18 | 1/2" FNPT | 21 | 18 |
3,2 |
48 | 38,1 x 38,1 x 22,9 | 10,43 |
ROT1010LI | 1-10 |
4-38 |
3/4" FNPT | 27,8 |
23,6 |
4,5 |
18 | 40,6 x 35,5 x 22,8 | 16,33 |
ROT2020LI |
2-20 |
8,-76 |
1" FNPT | 26,5 |
23,5 |
5,1 | 18 | 40,6 x 35,5 x 22,8 | 17,24 |
ROT5030LI | 5-30 |
18-114 |
1" FNPT | 26,5 |
23,5 |
5,1 | 18 | 40,6 x 35,5 x 22,8 | 17,24 |
ROT2060LI | 20-60 |
76-227 |
1-1/2" FNPT | 30,6 |
23,5 |
5,1 | 18 | 40,6 x 35,5 x 22,8 | 17,24 |
ROT20100LI | 20-100 | 76-379 |
2" FNPT | 38 |
27 | 7,5 |
8 | 40,6 x 35,5 x 22,8 | 16,78 |
ROT40120LI | 40-120 |
151-454 |
2" FNPT | 38 | 27 |
7,5 |
8 | 40,6 x 35,5 x 22,8 | 16,78 |
ROT50150LI | 50-150 |
181-568 |
2" FNPT | 38 | 27 |
7,5 |
8 | 40,6 x 35,5 x 22,8 | 16,78 |
ROT60200LI | 60-200 |
227-757 |
2" FNPT | 38 | 27 | 7,5 |
8 | 40,6 x 35,5 x 22,8 | 16,78 |
