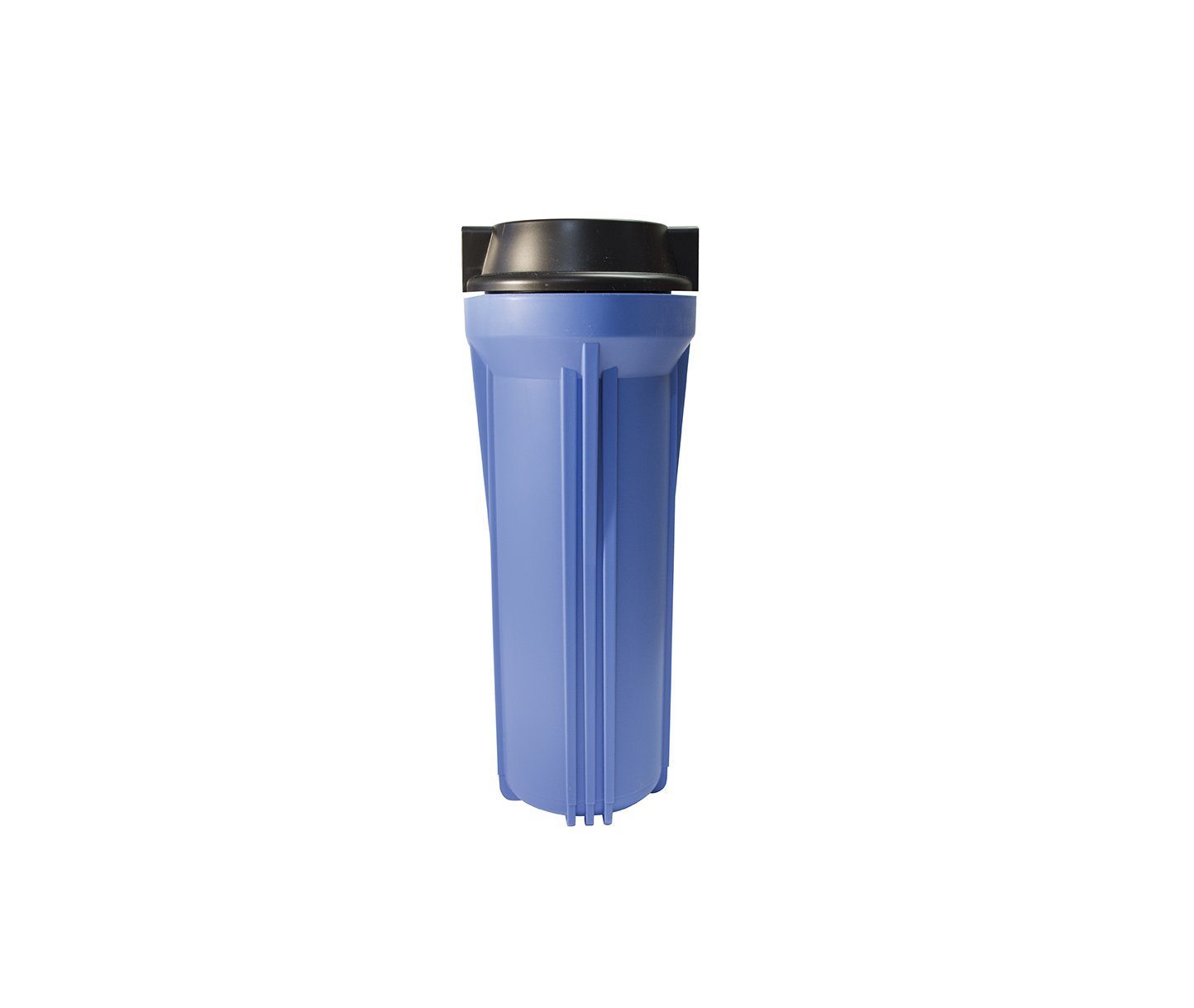

Carcaça em Plástico - Série CA

  • Construção robusta. Fabricadas em polipropileno.
  • Resistência química contra a maioria dos ácidos, álcool, amônia, óleos e outras substâncias químicas agressivas.
  • Suportam temperaturas de até 50°C e pressões de 5,2 a 8 Kgf/cm², dependendo do fabricante.
  • Vedação com "O" ring, à prova de vazamentos.
  • Paredes reforçadas com nervuras para aumentar a resistência.
  • Modelos com ou sem válvula de alívio de pressão.
  • Execuções especiais para altas temperaturas, altas pressões e alta pureza.
  • Cores padrão dos componentes: branco, transparente, preto e azul.

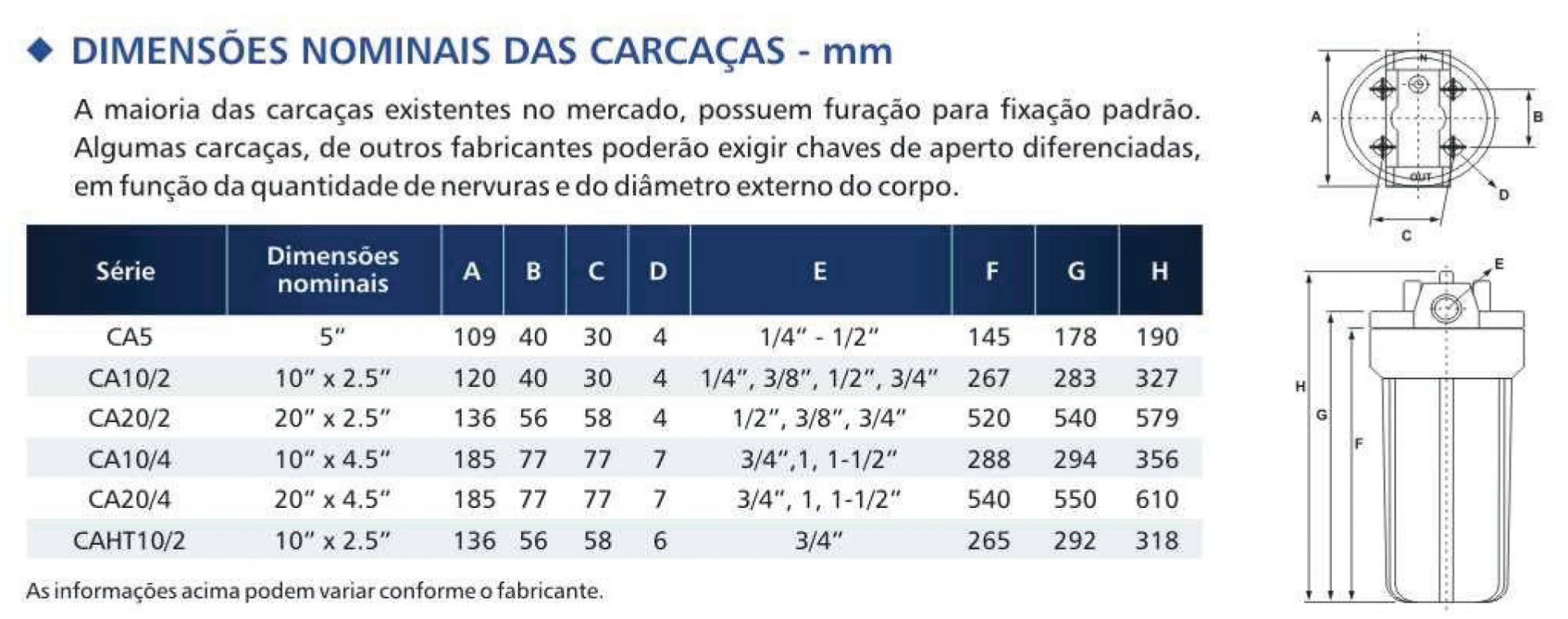

Dimensões
nominais
 Denominação
básica 		Cor da
cabeça
 Cor do
corpo 		Conexão Quantidade
por caixa 		Dimensão da
caixa (cm) 		Peso
(Kg)

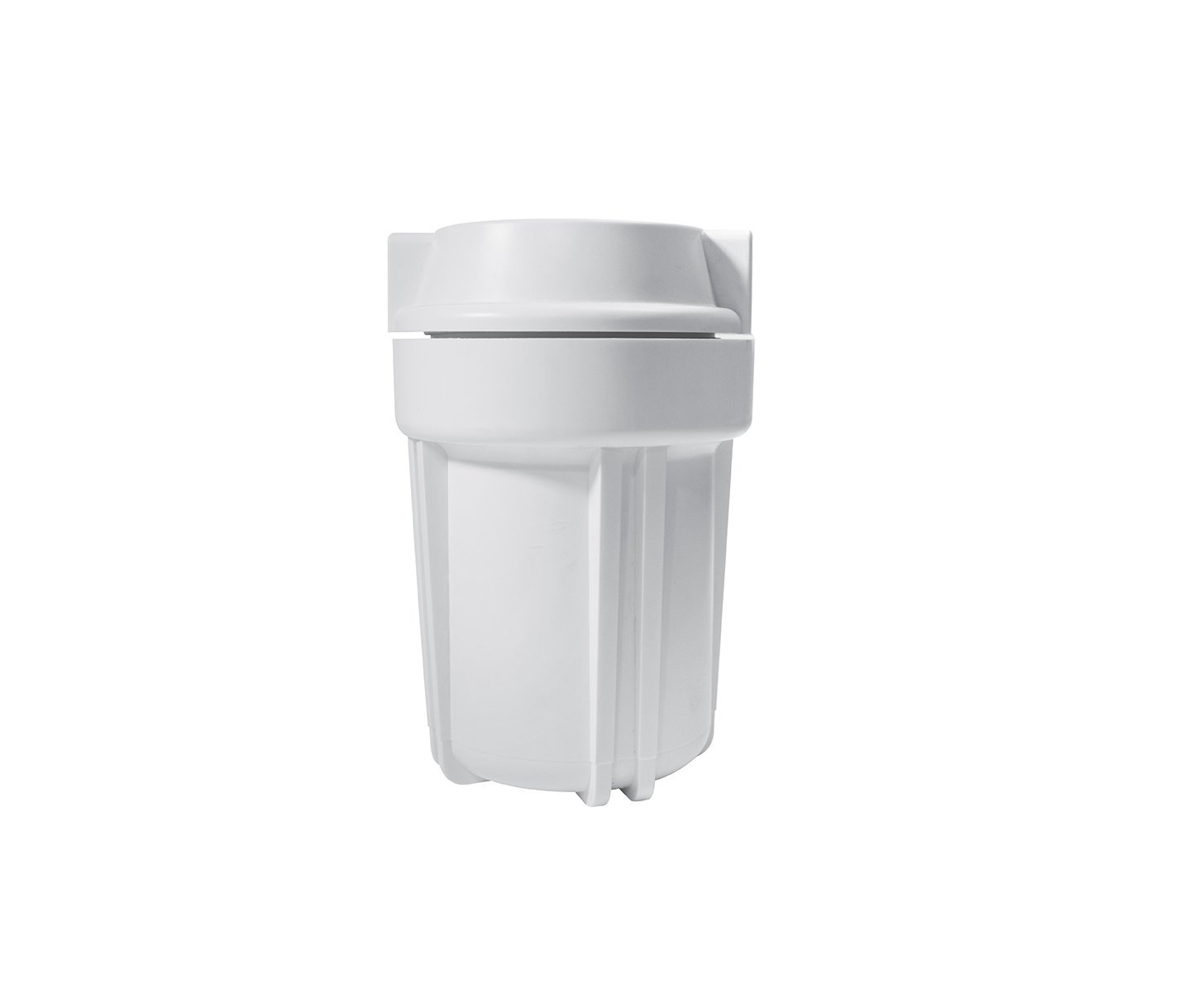

5" CA5BB14 Branco Branco 1/4" 12 48 x 36 x 20 8,2
CA5BT14 Branco Transparente 1/4" 12 48 x 36 x 20 8,2
CA5BB12 Branco Branco 1/2" 12 48 x 36 x 20 8,2
CA5BT12 Branco Transparente 1/2" 12 48 x 36 x 20 8,2

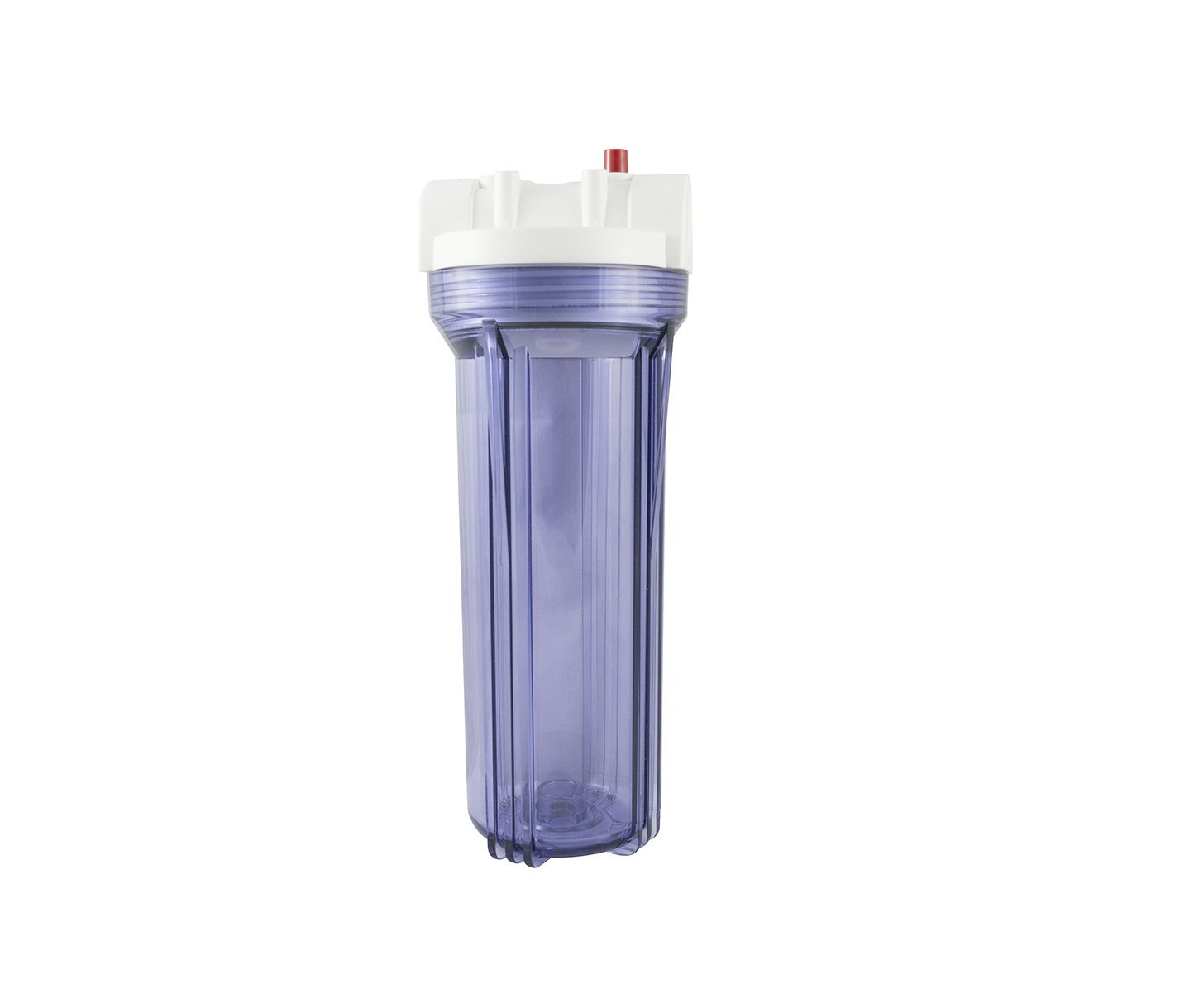

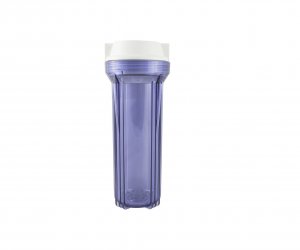

10" x 2-1/2" CA10/2BB14 Branco
 Branco 1/4" 12 48 x 36 x 33 11
CA10/2BT14 Branco Transparente 1/4" 12 48 x 36 x 33 11
CA10/2BB12 Branco
 Branco 1/2" 12 48 x 36 x 33 11
CA10/2BT12 Branco Transparente 1/2" 12 48 x 36 x 33 11
CA10/2PA12A Preto Azul 1/2" 12 48 x 36 x 33 11
CA10/2BB38 Branco Branco 3/8"
 12 48 x 36 x 33 11
CA10/2BT38 Branco Transparente 3/8" 12 48 x 36 x 33 11
CA10/2BB34 Branco Branco 3/4" 12 48 x 36 x 33 11
CA10/2PA34 Preto Azul 3/4" 12 48 x 36 x 33 11
CA10/2BT34 Branco Transparente
 3/4" 12 48 x 36 x 33 11
CA10/2AT34A Azul Transparente 3/4" 12 48 x 36 x 33 11

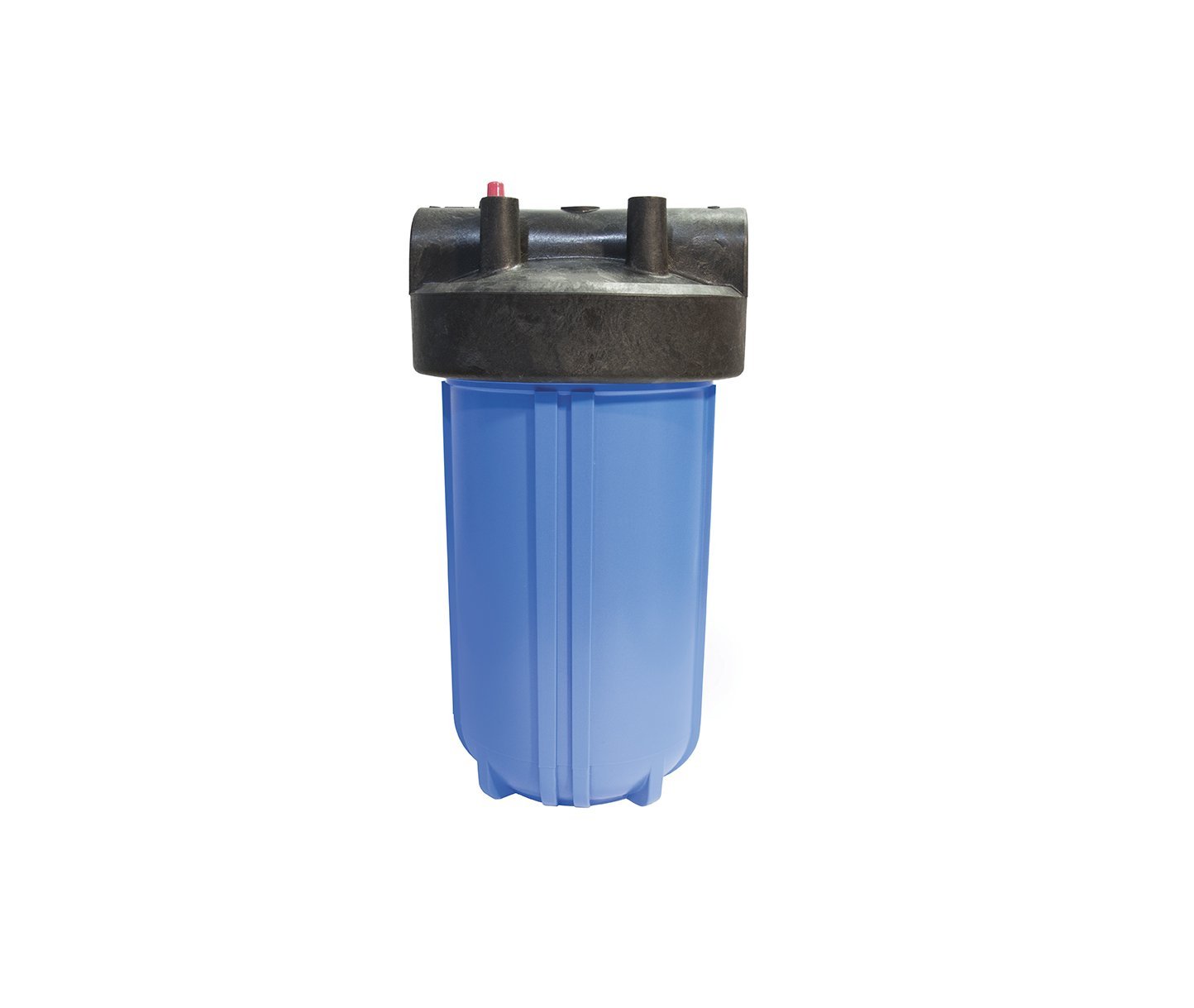

10" x 4-12" CA10/4PA34A Preto
 Azul 3/4" 4 41 x 41 x 36 10
CA10/4PA1A Preto Azul
 1" 4 41 x 41 x 36 10
CA10/4PT1A Preto Transparente 1" 4 41 x 41 x 36 10
CA10/4PA15A Preto Azul 1-1/2" 4 41 x 41 x 36 10
CA10/4BB15A Branco Branco 1-1/2" 4 41 x 41 x 36 10

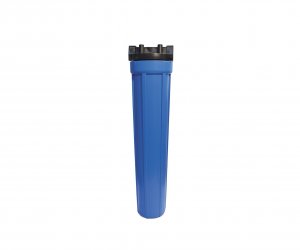

20" x 2-1/2" CA20/2BB12 Branco
 Branco 1/2" 6 43 x 30 x 61 12
CA20/2PA12A Preto Azul 1/2" 6 43 x 30 x 61 12
CA20/2PT12A Preto Transparente 1/2" 6 43 x 30 x 61 12
CA20/2BB38A Branco Branco 3/8" 6 43 x 30 x 61 12
CA20/2BB34A Branco Branco 3/4"
 6 43 x 30 x 61 12
CA20/2PA34A Preto Azul 3/4" 6 43 x 30 x 61 12
CA20/2PT34A Preto Transparente 3/4" 6 43 x 30 x 61 12

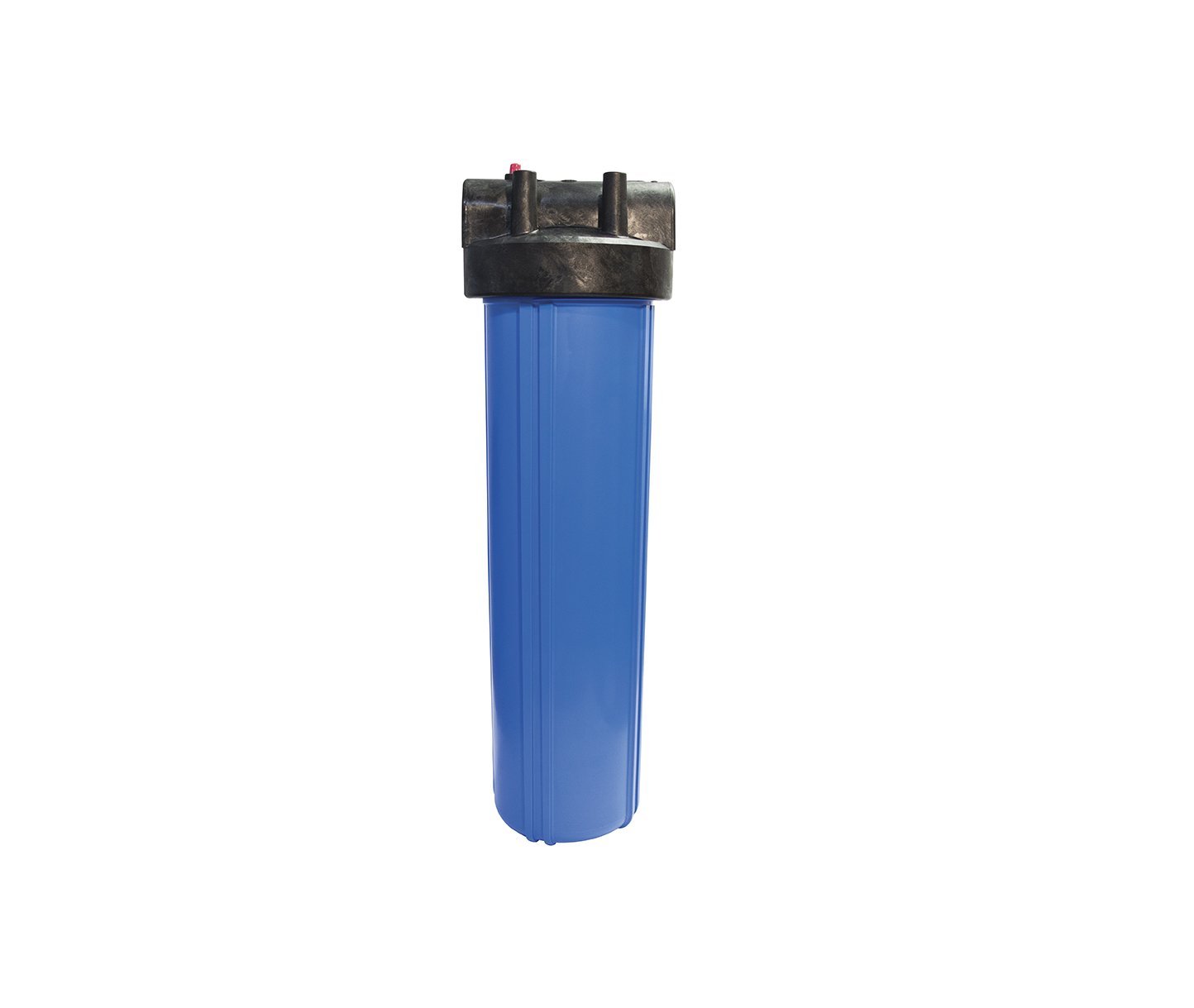

20" x 4-1/2" CA20/4PA34A Preto Azul 3/4" 4 41 x 41 x 66 16
CA20/4BB1A Branco Branco 1" 4 41 x 41 x 66 16
CA20/4PA1A Preto Azul 1" 4 41 x 41 x 66 16
CA20/4BB15A Branco Branco 1-1/2" 4 41 x 41 x 66 16
CA20/4PA15A Preto Azul 1-1/2" 4 41 x 41 x 66 16

O sufixo "A" indica carcaças com válvula para alívio de pressão. As roscas são padrão NPT. Dimensões das caixas e quantidades sujeitas à variação conforme o fabricante. A pressão máxima de trabalho poderá variar dependendo do fabricante da carcaça devendo-se estabelecer no pedido, se necessário, qual a pressão de trabalho desejada.

CA 20 / 2 BB 34 A *
a b
c d e f g

a > Prefixo do grupo de produtos (Carcaças)

b > Altura nominal (5 = 5", 10 = 10" e 20 = 20")

c > Diâmetro nominal (2 = 2-1/2" e 4 = 4-1/2")

d > Cores: BB = tampa branca e corpo branco, PA = tampa preta e corpo azul e BT = tampa branca e corpo transparente, PT = tampa preta e corpo transparente.

e > Conexões: 14 = 1/4", 38 = 3/8", 12 = 1/2", 34 = 3/4", 1 = 1" e 15 = 1-1/2"

f > Com válvula de alívio

g > Código interno
